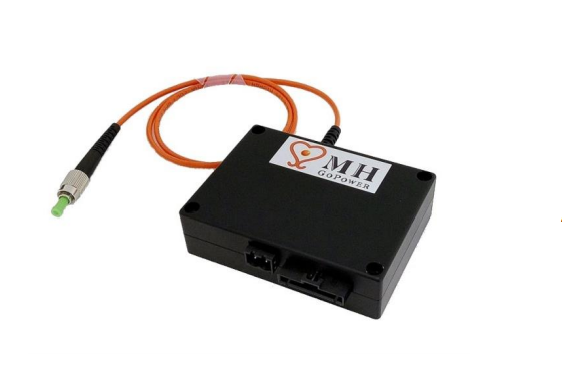

Лазерный источник PPM-020С

Общее описание

Лазерный источник PPM-020С состоит из одного диодного лазера, платы управления драйвером и TEC (охладитель) с одним 10-контактным разъемом и одним 2-контактным разъемом. Выходная мощность PPM-020С - до 20 Вт, длина волны 976 нм. Оптическая мощность запускается в многомодовое оптоволокно длиной 0,5 м (105/125 мкм, NA 0,22) с разъемом SMA. Для обеспечения достаточного охлаждения при работе в различных условиях окружающей среды требуется дополнительный радиатор. Данный лазер предназначен только для использования при подключении к ФВ преобразователю мощности (PPC), приобретаемому отдельно. Особенности Длина волны источника 976 нм Выходная мощность до 20 Вт Регулируемые уровни мощности Разъем SMA Компактный дизайн и простая интеграция Напряжение питания PPM-020С может составлять от 11 до 13 В Выходную мощность лазера можно регулировать, установив ток возбуждения лазера через вывод LIS. Управляющий ток устанавливается путем регулировки 100K переменного резистора между LIS и GND, который устанавливает входные напряжения LIS. Ток возбуждения будет 4 × VLIS (A). Напряжения для генерации определенных уровней мощности показаны в таблице ниже. Фактические значения напряжения могут варьироваться в зависимости от PPM, и точные настройки будут включены в комплект с PPM-020С. Мощность лазера (Вт) Устанавливаемое напряжение (В) Ток возбуждения (A) Удельное сопротивление (KΩ) 2 0.28 1.12 1.79 4 0.46 1.85 3.76 6 0.65 2.59 5.73 8 0.83 3.32 7.70 10 1.01 4.05 9.67 12 1.20 4.79 11.64 14 1.38 5.62 13.61 16 1.56 6.26 15.57 18 1.75 6.99 17.54 20 1.93 7.72 19.51 Температура корпуса может контролироваться с помощью удельного сопротивления между THMS1 и THMS2. Удельное сопротивление термистора составляет 10 кОм при 25 ° C. Например, когда показание удельного сопротивления (R2) составляет 29 200 Ω, температура корпуса будет между 0 °C ~ 5 °C. Пожалуйста, держите температуру корпуса ниже 40° C, для чего необходимо поддержание сопротивления выше 3603Ω. Максимальная мощность, которую может выдержать термистор, составляет 150 мВт; превышение этого уровня мощности может привести к повреждению термистора. PPM-020С может генерировать оптическую мощность до 20 Вт в инфракрасной области. Следуйте стандартным протоколам безопасности для глаз и кожи для ИК-лазеров класса 4. Правильные электрические блокировки также должны быть включены в соответствии с требованиями лазерных систем класса 4. Компания АО «ЛЛС» является официальным дистрибьютором компании MH GoPower на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку, а также поставку образцов. Компания «ЛЛС» гарантирует Вам высокое качество и быструю доставку компонентов.

Применение

• Измерение тока (ЭСТ)
• Дистанционные датчики
• Силовая электроника
• Тестирование EMC
• RF по волокну & 5G
