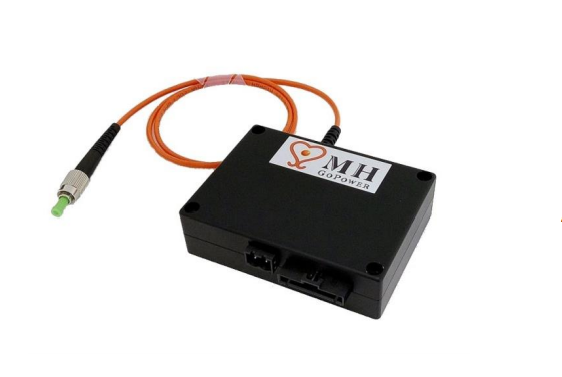

Лазерный источник PPM-010C

Общее описание

В состав модуля PPM-010С входят один диодный лазер, плата управления драйвером и TEC (охлаждение) с одним 10-контактным разъемом и одним 2-контактным разъемом. Выходная мощность PPM-010С составляет до 10 Вт, излучение с длиной волны 976 нм запускается в многомодовое оптоволокно длиной 0,5 м (105/125 мкм, NA 0,22) с разъемом FC. Для обеспечения достаточного охлаждения при работе в различных условиях окружающей среды требуется дополнительный радиатор для PPM модуля. Данное устройство предназначено только для использования при подключении к ФВ преобразователю питания (PPC), приобретаемому отдельно. Особенности Длина волны 976 нм Выходная мощность до 10 Вт Регулируемые уровни мощности Разъем FC / ST Компактный дизайн и простая интеграция Напряжение питания PPM-010С может составлять от 4 до 6 В Настройки напряжения для генерации определенных уровней мощности показаны в таблице ниже. Фактические значения напряжения могут варьироваться в зависимости от PPM, и точные настройки будут приложены к PPM Мощность лазера (Вт) Устанавливаемое напряжение (В) Ток возбуждения (A) Удельное сопротивление (KΩ) 2.00 0.58 2.76 23.27 4.00 1.02 4.88 41.09 6.00 1.47 7.07 59.47 8.00 1.94 9.33 78.50 10.00 2.41 11.54 97.16 Удельное сопротивление термистора составляет 10 кОм при 25 °C. Например, когда показание удельного сопротивления (R2) составляет 29 200 Ω, температура корпуса будет между 0 °C ~ 5 °C. Пожалуйста, держите температуру корпуса ниже 50°C, для чего необходимо поддержание сопротивления выше 3603Ω. Максимальная мощность, которую может выдержать термистор, составляет 150 мВт; превышение этого уровня мощности может привести к повреждению термистора. PPM-010С может обеспечить оптическую мощность до 10 Вт в инфракрасной области. Следуйте стандартным протоколам безопасности для глаз и кожи для ИК-лазеров класса 4. Правильные электрические блокировки также должны быть включены в соответствии с требованиями лазерных систем класса 4. Компания АО «ЛЛС» является официальным дистрибьютором компании MH GoPower на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку, а также поставку образцов. Компания «ЛЛС» гарантирует Вам высокое качество и быструю доставку компонентов.

Применение

• Измерение тока (ЭСТ)
• Дистанционные датчики
• Силовая электроника
• Тестирование EMC
• RF по волокну& 5G
