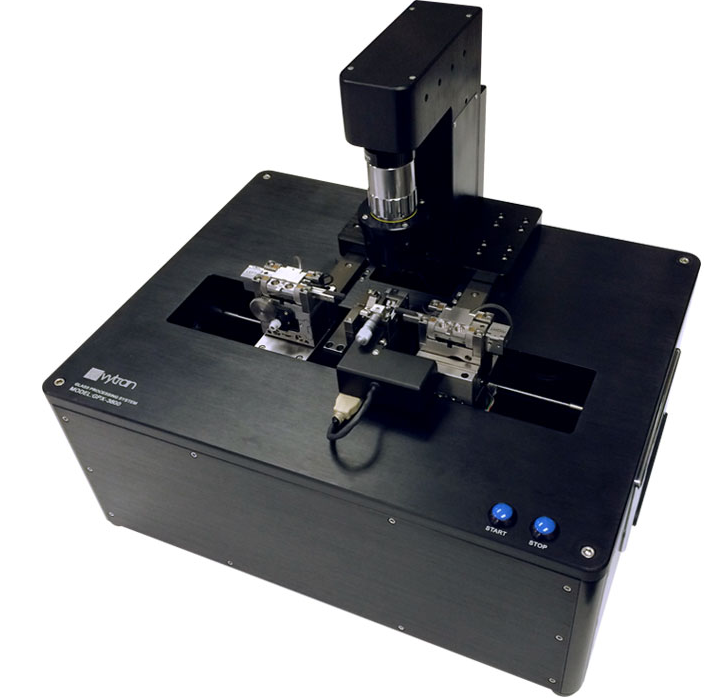

GPX3800/GPX3850 - Станция для сварки и вытяжки специальных оптических волокон диаметром до 1,7 мм
Общее описание
GPX3800/GPX3850 системы оснащены автоматическим выравниванием волокна по осям XY и вращением, а также алмазным лезвием для скалывания, которое встроено в головку. Эта комбинированная функциональность позволяет пользователям выполнять несколько операций с одним и тем же волокном без изменения положения и поворота волокна после каждого этапа процесса. Кроме того, система камеры оснащена фильтрами нейтральной плотности, которые позволяют пользователю видеть края волокна в режиме реального времени, пока нить нагревателя горячая, обеспечивая быструю обратную связь по качеству соединения / получения конуса. GPX3800 и GPX3850 могут сращивать или сужать волокна с внешним диаметром до 1,25 мм или 1,7 мм соответственно. Прецизионные манипуляторы могут позиционировать волокно по оси XY с разрешением 0,25 мкм и поворачивать волокно на угол до 200 ° с разрешением 0,02 °. Процессы скалывания, сращивания и сужения контролируются автоматически с помощью прилагаемого графического интерфейса программного обеспечения. Входящие в комплект держатели волокна могут перемещаться на расстояние до 180 мм вдоль оси волокна, позволяя нити нагревать большие участки входящего волокна. Этот расширенный диапазон нагрева идеален для многих применений, включая терморассеивающие легирующие добавки для сердцевины, чтобы добиться сращивания сильно разнородных волокон с низкими потерями или для изготовления длинных адиабатических конусов волокна. Блоки удержания волокна также могут создавать вакуум через вставки держателя волокна с вакуумными отверстиями, чтобы помочь закрепить волокно внутри вставки. Рабочая станция включает в себя держатели волокон, узел печи, камеру CCD с нейтральными фильтрами для горячего изображения, ПК и монитор, предварительно установленные с управляющим программным обеспечением, и зеркало для получения изображений бокового и торцевого обзора. Узел с графитовым нагревательным элементом FTAV4 (для оболочки Ø125 мкм - Ø600 мкм) предварительно установлен в системе; дополнительные графитовые или иридиевые источники продаются отдельно. Верхнюю и нижнюю вставки для держателей волокна, которые требуются для работы рабочей станции обработчика стекла, также можно приобрести отдельно. Установочные винты с нейлоновым наконечником используются для фиксации вставок в блоках, удерживающих волокна; запасные 2-56 установочные винты SS2SN013 длиной 1/8 дюйма доступны в упаковках по 10 штук. Ключевые особенности: Рабочая станция для обработки стекла и компьютер с управляющим программным обеспечением Сращивание / вытягивание оптических волокон до Ø1,25 мм (GPX3800) или Ø1,7 мм (GPX3850) Алмазное лезвие для раскола, интегрированное в соединительную головку Интегрированные фильтры нейтральной плотности в систему камеры для получения изображений сращивания / вытягивания в режиме реального времени Автоматическое выравнивание по XY и вращение Идеально подходит для одномодовых, многомодовых, поддерживающих поляризацию и специальных волокон Волоконно-ось Z, перемещение180 мм Для обсуждения аксессуаров - держателей волокон, нагревателей, волоконных вставок обратитесь к нашему инженеру по волоконным системам - Ромашовой Василисе v.romashova@lenlasers.ru АО «ЛЛС» является официальным дистрибьютором компаний Thorlabs и Vytran на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку.
