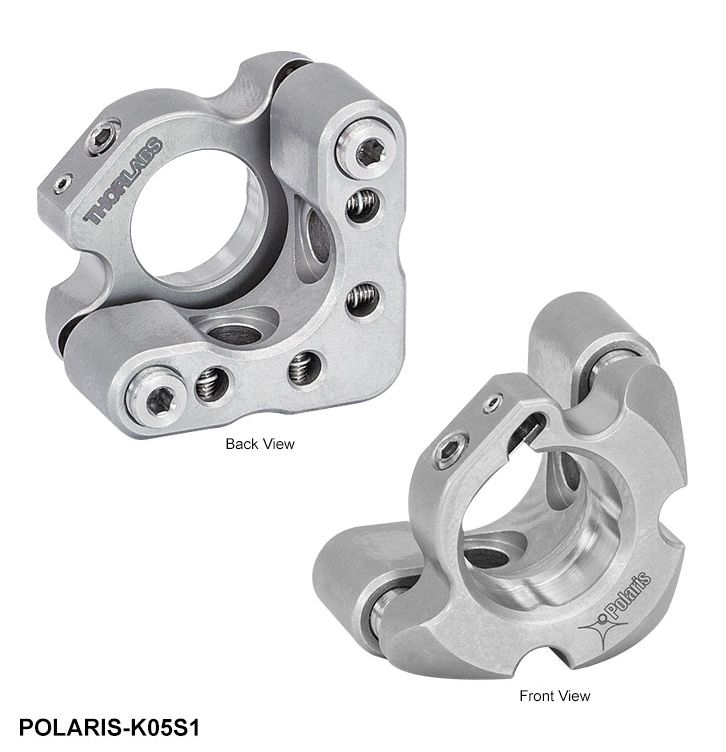

POLARIS-K05S1 - Держатель зеркал Polaris, Ø1/2", 2 регулировочных винта

Общее описание

POLARIS-K05S1 - оправы для зеркал Polaris Ø1/2 дюйма с двумя регулировочными винтами аналогичны стандартной версии с 3-мя регуляторами, но имеют упрочненный стальной шарик вместо третьего регулятора. Изгибная пружина и установочный винт, удерживающие оптику, могут регулируется с помощью шестигранного ключа 1/16 дюйма (1,5 мм). Конструкция с двумя регуляторами улучшает стабильность крепления за счет ограничения доступных степеней свободы движения. Интегрированная согласованная конструкция регулятора и корпуса обеспечивает большую долговечность и отличные тепловые характеристики по сравнению с другими оправами. Для установки в ограниченном пространстве крепление POLARIS-K05S1 оснащено низкопрофильными шестигранными регуляторами, которые на 0,15 дюйма (3,8 мм) короче регуляторов на POLARIS-K05S2; из-за более коротких регуляторов POLARIS-K05S1 не совместим с контргайками. Эти регуляторы имеют шестигранник 5/64 дюйма (2,0 мм) и могут быть отрегулированы с помощью шестигранного ключа HKTS-5/64 (продается отдельно) или любого другого шестигранного ключа 5/64 дюйма (2,0 мм). Крепление POLARIS-K05S2 оснащено шестигранными регуляторами стандартного профиля и включает две контргайки регулятора POLARIS-LN05, которые можно затянуть с помощью гаечного ключа с открытым зевом на 6 мм. слегка затянуть с крутящим моментом примерно от 4 до 8 унций на дюйм (от 0,03 до 0,06 Н · м). Для долговременной стабильности рекомендуется затягивать с крутящим моментом 24 унции на дюйм, что может быть достигнуто с помощью нашего динамометрического ключа TW6. (продается ниже). Монтаж осуществляется с помощью двух цековок №8 (M4). Для нестандартного монтажа отверстия под установочные штифты диаметром 2 мм расположены с обеих сторон каждой цековки для точного определения местоположения и угла установки. Рекомендуются стандартные установочные штифты DIN 7-m6. Из-за неглубокой раззенковки низкопрофильные винты 8-32 и M4 с головкой под ключ прилагаются для монтажа, не препятствуя прохождению луча. Винт с головкой 8-32 подходит для шестигранного ключа 5/64 дюйма (2,0 мм), а винт с головкой M4 подходит для ключа с шестигранной головкой 1/10 дюйма (2,5 мм). Ключевые особенности: Конструкция с 2-мя регулирующими винтами Предназначен для использования с оптикой Ø1/2 ". Согласованная конструкция привод / корпус 130 TPI ± 5 ° механический диапазон регулировки угла ~ 11 мрад / об разрешение Отклонение менее 2 мкрад после циклического воздействия температуры Компактное основание шириной 1 дюйм Пружина изгиба и установочный винт удерживают оптику с низким уровнем искажений АО «ЛЛС» поставляет весь спектр продукции Thorlabs на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку.
