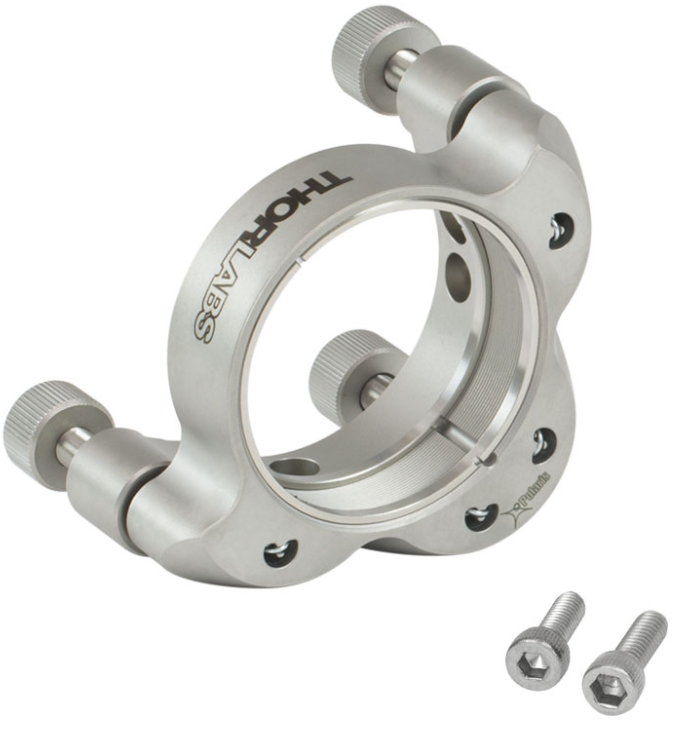

Держатель оптики Polaris с резьбой SM2, Ø2", 3 регулировочных винта

В наличии на складе (СПб)

По запросу

Общее описание

Кинематические оправы для зеркал POLARIS-K2T и POLARIS-K2T3 имеют отверстие с резьбой SM2 (2,035 "-40) для установки оптики Ø2" толщиной до 12,7 мм (0,50 ") или других изделий. Конструкция с тремя регуляторами обеспечивает регулировку угла наклона плюс регулировку по оси Z. Версии с двумя регуляторами также доступны. POLARIS-K2T включает в себя три съемные ручки регулировки Ø0,60 дюйма (Ø15,2 мм), в то время как POLARIS-K2T3 представляет собой модель с шестигранными винтами. Регуляторы на обоих креплениях могут приводиться в действие с помощью 5/64 дюйма (2 мм) шестигранного ключа или шестигранного ключа HKTS-5/64 (продается отдельно) и может быть заблокирован с помощью стопорной гайки POLARIS-LN1 или стопорного кольца POLARIS-LNS1 (продается отдельно). В случаях, когда требуется частая настройка регуляторов, стопорную гайку или стопорное кольцо необходимо слегка затянуть с крутящим моментом приблизительно от 4 до 8 унций на дюйм (от 0,03 до 0,06 Н · м). Для обеспечения долговременной стабильности рекомендуется затягивать с моментом 32 унций на дюйм, который может быть достигнут с помощью динамометрического ключа TW13 (продается отдельно). Два стопорных кольца из нержавеющей стали (входят в комплект) используются для крепления установленной оптики. Дополнительные стопорные кольца (POLARIS-SM2RR) также можно приобрести отдельно. Монтаж обеспечивается четырьмя расточенными отверстиями №8 (M4), которые можно использовать с прилагаемыми винтами 8-32 и M4. Ключевые особенности: Конструкция с 3 регулировочными ручками или шестигранником 100 TPI Предназначен для использования с компонентами Ø2 "Opticsa толщиной до 0,50" (12,7 мм) или компонентами с резьбой SM2 (2,035 "-40) ± 3,4 ° Механический угловой диапазон с разрешением ~ 5 мрад / об Отклонение менее 2 мкрад после температурного цикла 12,5 ° C Доступны оправы с более жесткими пружинами для повышения устойчивости АО «ЛЛС» поставляет весь спектр продукции Thorlabs на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку.
