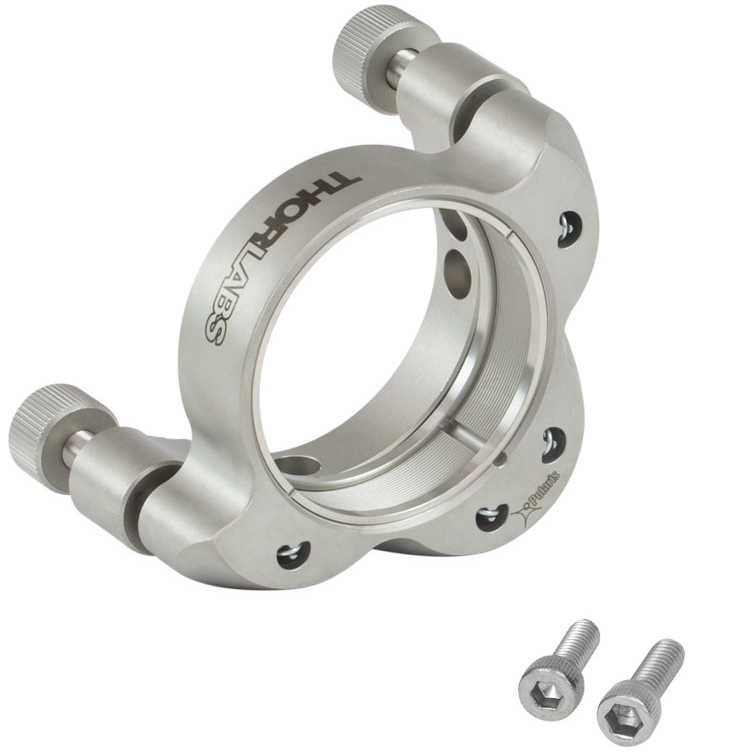

Держатель оптики Polaris с резьбой SM2, Ø2", 2 регулировочных винта
Общее описание
Эти оправы для зеркал Ø2 дюйма с двумя регуляторами аналогичны стандартным версиям с тремя регуляторами, но вместо третьего регулятора имеют шарик из закаленной стали. Конструкция с двумя регуляторами улучшает стабильность крепления, ограничивая доступные степени свободы. Отверстие с резьбой SM2 (2,035 "-40) позволяет устанавливать оптику Ø2" толщиной до 12,7 мм (0,50 ") или другие компоненты с резьбой SM2. POLARIS-K2T1 включает в себя две съемные ручки регулировки Ø0,60 дюйма (Ø15,2 мм), в то время как POLARIS-K2T2 представляет собой модель с шестигранными винтами. Регуляторы на обоих креплениях могут приводиться в действие с помощью 5/64 дюйма (2 мм) шестигранного ключа или шестигранным ключом HKTS-5/64 (продается отдельно), и их можно заблокировать с помощью стопорной гайки POLARIS-LN1 или стопорной шайбы POLARIS-LNS1 (продается отдельно). В случаях, когда требуется частая настройка регуляторов, стопорную гайку или стопорное кольцо необходимо слегка затянуть с крутящим моментом приблизительно от 4 до 8 унций на дюйм (от 0,03 до 0,06 Н · м). Для обеспечения долговременной стабильности рекомендуется затягивать с моментом 32 унций на дюйм, который может быть достигнут с помощью динамометрического ключа TW13 (продается отдельно). Два стопорных кольца из нержавеющей стали (входят в комплект) используются для крепления установленной оптики. Дополнительные стопорные кольца (POLARIS-SM2RR) также можно приобрести отдельно. Монтаж обеспечивается четырьмя отверстиями №8 (M4), которые можно использовать с прилагаемыми винтами 8-32 и M4. Ключевые особенности: Конструкция с двумя регулировочными ручками 100 TPI Предназначен для использования с компонентами Ø2 " толщиной до 0,50" (12,7 мм) или компонентами с резьбой SM2 (2,035 "-40) ± 3,4 ° Механический диапазон регулировки угла с разрешением ~ 5 мрад / об Отклонение менее 2 мкрад после температурного цикла 12,5 °C АО «ЛЛС» поставляет весь спектр продукции Thorlabs на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку.
