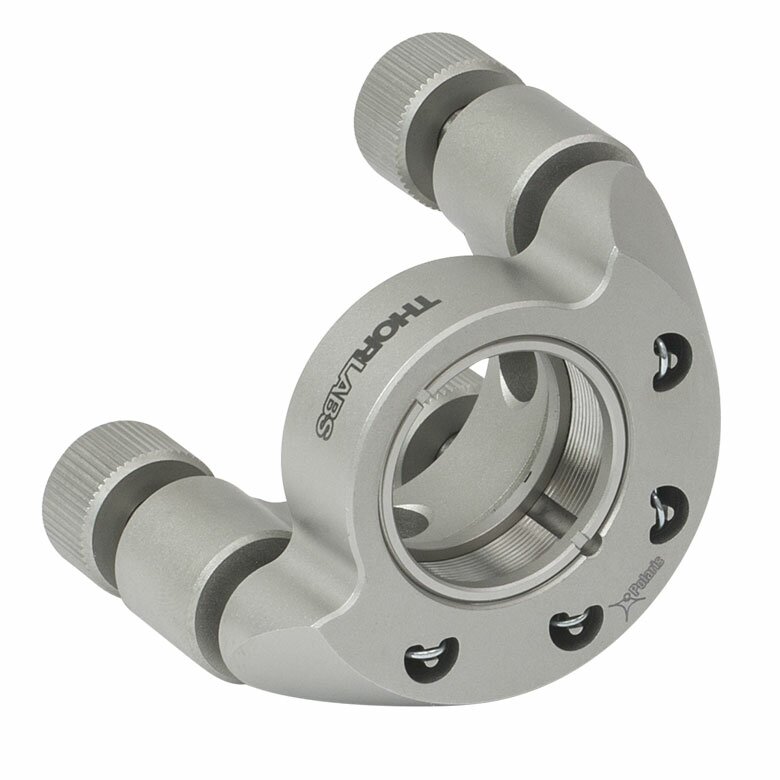

Держатель оптики Polaris с резьбой SM1, Ø1", 3 регулировочных винта

В наличии на складе (СПб)

По запросу

Общее описание

Кинематические оправы для зеркал POLARIS-K1T и POLARIS-K1T3 имеют отверстие с резьбой SM1 (1,035 "-40) для установки оптики Ø1" толщиной до 8,6 мм (0,34 ") или других изделий. Конструкция с тремя регуляторами обеспечивает регулировку угла наклона, а также регулировку по оси Z (оптическая ось). Версии с двумя регуляторами также доступны. POLARIS-K1T включает в себя три съемных ручки регулировки Ø0,60 дюйма (Ø15,2 мм), в то время как POLARIS-K1T3 представляет собой модель с шестигранными винтами. Регуляторы на обоих креплениях могут приводиться в действие с помощью 5/64 дюйма (2 мм) Шестигранный ключ или шестигранный ключ HKTS-5/64 (продается отдельно) и может быть зафиксирован с помощью стопорной гайки POLARIS-LN1 или шайбы POLARIS-LNS1 (продается отдельно). В случаях, когда требуется частая настройка регуляторов, стопорную гайку или стопорное кольцо необходимо слегка затянуть с крутящим моментом приблизительно от 4 до 8 унций на дюйм (от 0,03 до 0,06 Н · м). Для обеспечения долговременной стабильности рекомендуется затягивать с моментом 32 унций на дюйм, который может быть достигнут с помощью динамометрического ключа TW13 (продается отдельно). Два стопорных кольца из нержавеющей стали (входят в комплект) используются для крепления установленной оптики. Дополнительные стопорные кольца (POLARIS-SM1RR) также можно приобрести отдельно. Монтаж на опоре обеспечивается двумя цековками №8 (M4), которые можно использовать с прилагаемыми винтами 8-32 и M4. Ключевые особенности: Конструкция с 3 регулировочными ручками или шестигранником 100 TPI Предназначен для использования с компонентами Ø1 " толщиной до 0,34" (8,6 мм) или компонентами с резьбой SM1 (1,035 "-40) ± 4 ° Механический угловой диапазон с разрешением ~ 7,7 мрад / об Отклонение менее 1 мкрад после температурного цикла 12,5 ° C АО «ЛЛС» поставляет весь спектр продукции Thorlabs на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку.
