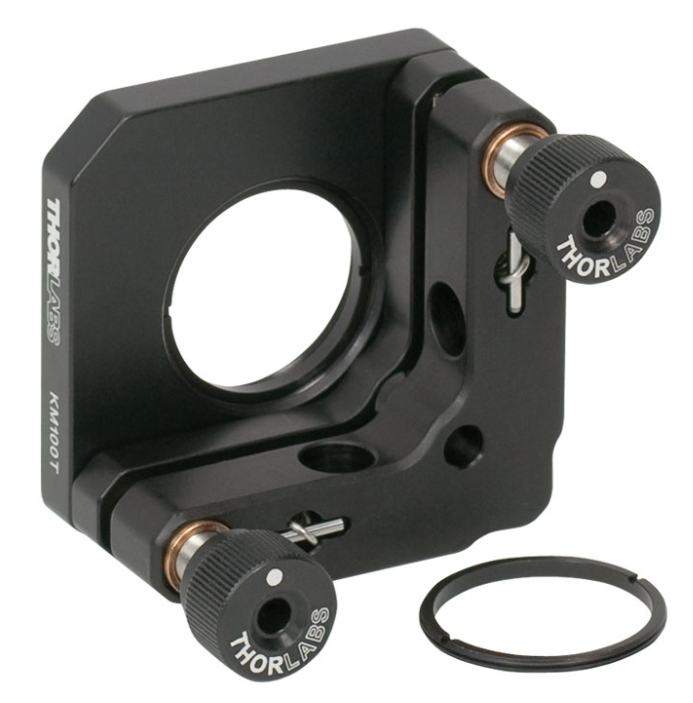

KM100T - Кинематический держатель тонких оптических элементов Ø25.4 мм, резьба SM1

Общее описание

Кинематическое крепление для зеркала KM100T с резьбой SM1 предназначено для использования с тонкой оптикой Ø25.4 мм и толщиной до 0,14 дюйма (3,5 мм). Оптика фиксируется в монтажном отверстии двумя прилагаемыми стопорными кольцами с резьбой SM1RR SM1 (1,035 "-40), которые можно прикрепить с помощью гаечного ключа SPW602. Это крепление также совместимо с компонентами с резьбой SM1, включая наши линзы Ø1" Трубки. Универсальный KM100T совместим с монтажными стойками с дюймовой и метрической резьбой Ø12.7 мм через сквозные отверстия # 8 (M4) с зенковкой и может быть прикреплен к стойке с правосторонней, левосторонней или направленной вверх ориентацией. Крепление имеет съемные ручки, открывающие шестигранные гнезда на винтах регулировки хода. KM100T оснащен двумя регуляторами 1/4 "-80 для регулировки наклона и наклона. Дополнительный аксессуар, бронзовая стопорная гайка LN2580, доступен для блокировки регуляторов после достижения желаемого положения. Ключевые особенности: Резьбовое крепление SM1 для оптики Ø25.4 мм толщиной до 0,14" (3,5 мм) Оптика со стопорными кольцами Угловой диапазон: ± 4 ° Разрешение: 8 мрад (0,5 °) на оборот с помощью двух прецизионных регуляторов 1/4 "-80" Три сквозных отверстия с цековками # 8 (M4) позволяют использовать левую, правую или направленную вверх ориентацию Съемные ручки открывают шестигранные гнезда в регулировочных винтах Трубка объектива Ø1 ", совместимая с резьбой SM1 АО «ЛЛС» поставляет весь спектр продукции Thorlabs на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку.
