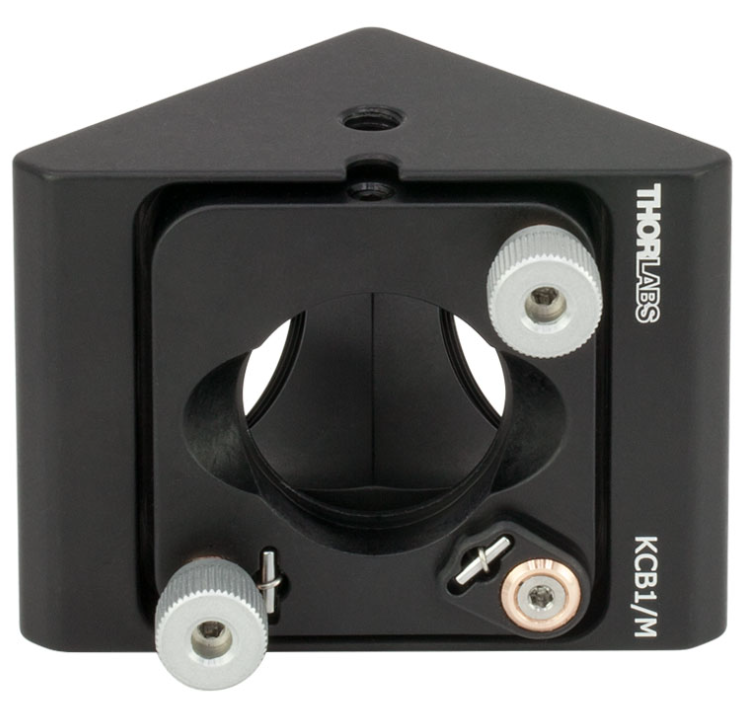

Угловой кинематический держатель зеркал для Cage систем 30 мм

Общее описание

Кинематическое крепление - куб KCB1 (/ M) обеспечивает наклон оптики, удерживаемой на монтажной пластине, среднее горизонтальное положение которой находится под углом 45 °. Входные и выходные порты оснащены отверстием с резьбой SM1 (1,035 "-40). KCB1 (/ M) имеет восемь резьбовых отверстий 4-40, расположенных по центру, чтобы соответствовать стандарту Cage системы 30 мм. ERSCB ER Адаптеры необходимы для эффективного соединения, регулировки и фиксации двух прямоугольных держателей вместе в Cage системе. Кинематическая пластина для регулировки наклона на этих кубах приводится в действие регулировочными винтами 100 TPI (резьбы на дюйм), которые позволяют плавное перемещение с высоким разрешением 0,01 дюйма (0,254 мм) за оборот. Два из этих регуляторов включают съемные ручки, а третий необходимо настроить с помощью шестигранного ключа 5/64 дюйма (2 мм) или отвертки. Установочный винт с нейлоновым наконечником используется для фиксации оптики Ø1 "(25,4 мм) с помощью шестигранного ключа 5/64" (2 мм) или отвертки через отверстие с задней загрузкой и двойное просверленное отверстие. Конструкция с задней загрузкой не ограничивает максимальную толщину установленной оптики, и установленная оптика остается доступной даже после того, как крепление оснащено стержнями или трубками объектива. Минимальная толщина оптики, которую можно закрепить с помощью этих креплений, составляет 0,12 дюйма (3 мм), а оптику тоньше 0,12 дюйма (3 мм) необходимо комбинировать с оптической прокладкой. Ключевые особенности: Восемь отверстий с резьбой 4-40 для стыковки с Cage системами 30 мм Устанавливает оптику Ø1 "(25,4 мм) под углом 45 ° к оптической оси Обеспечивает кинематическую регулировку наклона ± 4º Совместимость с линзами с резьбой SM1 (1,035 "-40) Возможность установки на стержень: KCB1: один кран 8-32 и один кран 1/4 "-20" (для столбов Ø1 / 2 "и Ø1") KCB1 / M: один метчик M4 и один метчик M6 (для столбов Ø1 / 2 "и Ø1") АО «ЛЛС» поставляет весь спектр продукции Thorlabs на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку.
