KCB1C/M - Угловой кинематический держатель зеркал для Cage систем 30 мм

Общее описание

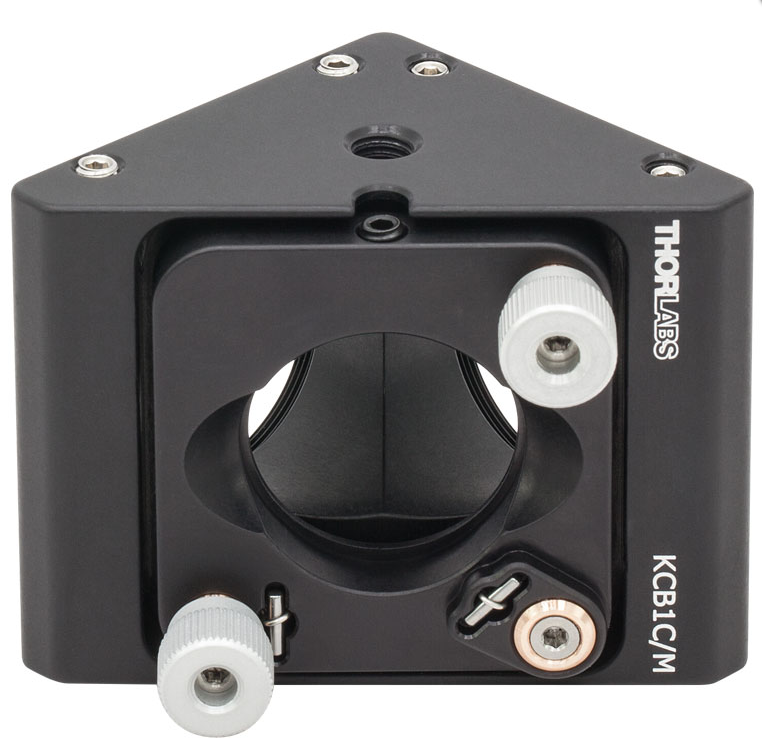

Кинематическое крепление - куб KCB1C (/ M) обеспечивает наклон оптики, удерживаемой на монтажной пластине, среднее горизонтальное положение которой находится под углом 45 °. Входные и выходные порты оснащены отверстием с резьбой SM1 (1,035 "-40) и четырьмя гладкими отверстиями глубиной 0,25 дюйма (6,35 мм), расположенными по центру, чтобы соответствовать стандартной Cage системе 30 мм. Стержни фиксируются восемью установочными винтами с помощью шестигранного ключа 5/64 дюйма (2 мм) или отвертки. Такая конструкция позволяет напрямую соединять несколько Cage компонентов диаметром 30 мм без использования адаптеров ERSCB ER. Кинематическая регулировка наклона на этих кубах приводится в действие съемными регулировочными винтами 100 TPI (резьбы на дюйм), которые обеспечивают плавное перемещение с высоким разрешением 0,01 дюйма (0,254 мм) за один оборот. Два из этих регуляторов включают съемные ручки, а третий необходимо настроить с помощью шестигранного ключа 5/64 дюйма (2 мм) или отвертки. Установочный винт с нейлоновым наконечником используется для фиксации оптики Ø1 "(25,4 мм) с помощью шестигранного ключа 5/64" (2 мм) или отвертки через отверстие с задней загрузкой и двойное просверленное отверстие. Это отверстие имеет вырез с зазором, который обеспечивает максимальную прозрачную апертуру для любого проходящего света и обеспечивает легкий доступ к установленной оптике. Конструкция с задней загрузкой не ограничивает толщину установленной оптики, и установленная оптика остается доступной даже после того, как крепление оснащено стержнями Cage системы или трубками объектива. Минимальная толщина оптики, которую можно закрепить с помощью этих креплений, составляет 0,12 дюйма (3 мм), а оптику тоньше 0,12 дюйма (3 мм) необходимо комбинировать с оптической прокладкой. Ключевые особенности: Восемь 0,25 дюйма (6,35 мм) глубоких гладких отверстия для сопряжения с Cage системами 30 мм Устанавливает оптику Ø1 "(25,4 мм) под углом 45 ° к оптической оси Обеспечивает кинематическую регулировку наклона и наклона ± 4º Совместимость с линзами с резьбой SM1 (1,035 "-40) Возможность установки на столб: KCB1C: один 8-32 и один 1/4 "-20" (для столбов Ø1 / 2 "и Ø1") KCB1C / M: один метчик M4 и один метчик M6 (для стоек Ø1 / 2 "и Ø1") АО «ЛЛС» поставляет весь спектр продукции Thorlabs на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку.
