Шестиосевой кинематический держатель для оптики

Общее описание

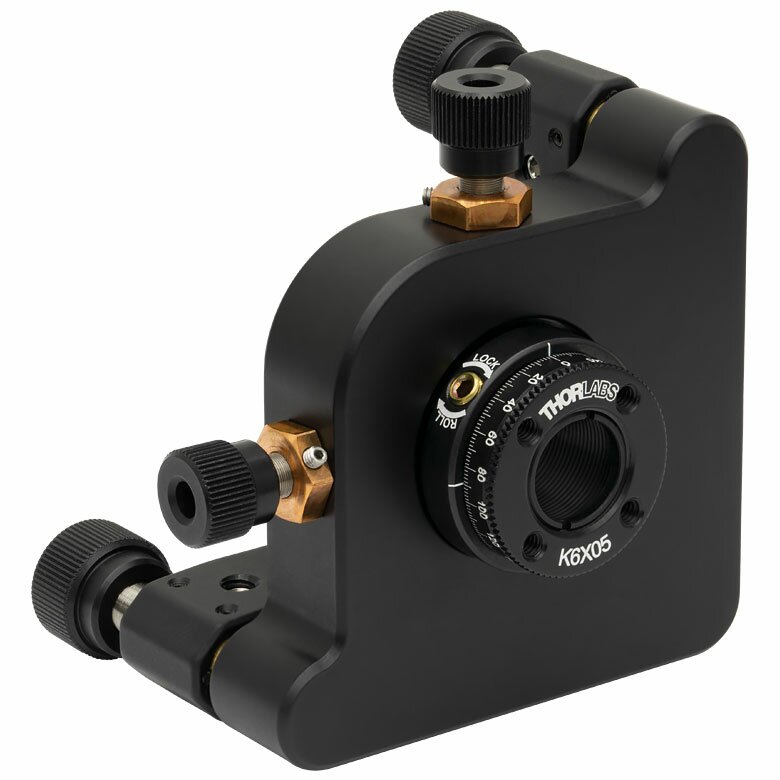

Эти 6-осевые кинематические оптические крепления разработаны как универсальные высокоточные позиционеры. Оптическая система может перемещаться или вращаться вокруг 6 осей, и каждая ось имеет стопорный винт для устойчивости. Все три крепления используют регулировочные винты 1/4 "-80 для регулировки тангажа, рыскания и оси Z и регулировочные винты 3/16" -100 для регулировки осей x и y. На вращающемся корпусе оптики выгравирована градуированная шкала. На вращающемся диске крепления K6XS имеется 4-40 отверстий для крепления монтажного приспособления для призмы K6A1 (продается отдельно). В ходе тестирования K6XS показал дрейф менее 15 мкрад за 48 часов в типичных условиях окружающей среды с колебанием температуры на 2 ° C. Оси X и Y на K6XS вызывают менее ± 50 мкм перекрестных помех при преобразовании во всем диапазоне, в то время как оси X и Y K6X05 и K6X2 вызывают перекрестные помехи менее ± 35 мкм. Ключевые особенности: Шесть регулировочных осей с замками Независимая регулировка поворота по осям X, Y и 360 ° Доступны крепления для оптики Ø1 / 2 ", Ø1" или Ø2 " # 8 (M4) Зенковки для монтажа на стойке АО «ЛЛС» поставляет весь спектр продукции Thorlabs на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку.
