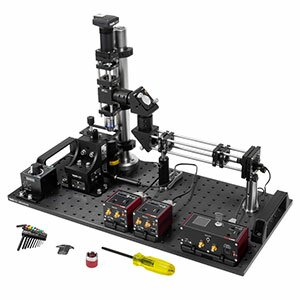

Портативный оптический пинцет

Общее описание

Оптический пинцет, также известный как оптическая ловушка, перемещает и манипулирует мелкими частицами, используя только луч света. Сфокусированный лазерный луч используется для воздействия на электрически незаряженные частицы размером от 1 до 10 мкм, что позволяет частицам захватываться, перемещаться и манипулировать ими. Данный учебный набор оптимизирован для использования в учебных помещениях и лабораториях. В состав входит вся необходимая оптика, транслятор для позиционирования образца, видимый лазерный источник и система камер для удобной демонстрации. Учебный комплект собран на алюминиевой оптической плите размером 30 см x 60 см (1 x 2 дюйма) (входит в комплект) и может легко перемещаться в демонстрационных целях без необходимости в повторной юстировке. Комплект для подготовки образцов (приобретается дополнительно) специально создан для работы с набором по изучению оптического пинцета и предоставляет дополнительные возможности для подготовки образцов. EDU-OT3 (/ M) - это обновленная версия набора EDU-OT1 (/ M). Обновления лазерного узла включают в себя устройство для защиты от ЭСР и компенсации натяжения кабеля SR9A-DB9 и переменный коллиматор LTN330-A для упрощения крепления и коллимации лазера. В узел лазера также добавлены специальные съемные каркасные пластины CP09, позволяющие снять расширитель луча для облегчения юстировки линзы. Узел микроскопа был обновлен с помощью соединительных муфт для линз SM1CPL10 и более коротких стержней для упрощения сборки и регулировки, в то время как светоделительный кубик 70:30 (R: T) направляет большую часть излучения лазера в ловушку. Для более точного разрешения позиционера по оси Z, модель MT1 (/ M) была заменена на более точную MT1B (/ M). Лазерная и микроскопическая система Комплект EDU-OT3 (/ M) оснащен лазерным диодом L658P040 с длиной волны 658 нм в качестве источника лазера-ловушки. Этот видимый лазер мощностью 40 мВт позволяет легко наблюдать лазерное пятно через микроскоп во время работы для наглядных демонстраций в классе. Лазер фокусируется через объектив Zeiss 63X, NA 0,8, который также служит объективом для микроскопа. Подсветка образца осуществляется с помощью белого светодиода MCWHL5, а образец просматривается с помощью цветной CMOS-камеры Thorlabs DCC1645C. Система позиционирования образца Образцы помещаются при помощи 3-осевого позиционера. Система состоит из двух моторизованных трансляторов MT1-Z8 MT1 / M-Z8) с диапазоном перемещения 12 мм по осям X и Y, а также механического транслятора MT1B (MT1B / M) для перемещения по оси Z. Моторизованные трансляторы управляются сервоконтроллерами KDC101 с настраиваемой скоростью. Ключевые особенности: Позволяет продемонстрировать основные принципы работы оптического пинцета Позволяет изучить броуновское движение и захват микрогранул видимым лазером Позволяет продемонстрировать 3D-захват микрогранул водно-кремового раствора Портативный, не требует повторной юстировки Доступны метрические и неметрические модели Комплект включает в себя все необходимое оборудование и инструменты (кроме компьютера) Обширное руководство для легкой сборки и использования входит в комплект поставки Комплект для подготовки образцов, оптимизированный для использования с оптическими пинцетом, приобретается отдельно Состав набора Внешний вид Парт-номер Описание Количество Лазерный источник SR9A-DB9 Устройство для защиты от ЭСР и компенсации натяжения кабеля 1 L658P040-S Лазерный диод, 658 нм, 40 мВт 1 LTN330-A Регулируемый коллиматор для лазерных диодов Ø5.6 мм 1 KLD101 Драйвер лазерного диода K-Cube™ 1 TPS002 Источник питания 1 RS3.5P8E (RS3.5P4M) Стержень с основанием, Ø1" (Ø25 мм), высота 3" (90 мм) 1 CF125 Вилочный зажим 1 KC1-T (KC1-T/M) Держатель оптики для каркасных систем 1 AD15F Резьбовой адаптер SM1, для элементов Ø15 мм 1 Расширитель пучка ER1 Стержень для каркасных систем, Ø6 мм, длина 1" 2 ER3 Стержень для каркасных систем, Ø6 мм, длина 3" 2 ER6 Стержень для каркасных систем, Ø6 мм, длина 6" 2 ER10 Стержень для каркасных систем, Ø6 мм, длина 10" 2 CP45 Пластинка для добавления в каркасную систему (30 мм) съемного сегмента 4 LA1074-A Плоско-выпуклая линза Ø1 / 2 ", f = 20 мм 1 LA1509-A Плоско-выпуклая линза Ø1 ", f = 100 мм 1 SM1A6 Адаптер от SM05 к SM1 1 SM05L03 Трубка объектива SM05, длина 0,3 " 1 TR3 (TR75/M) Стержень Ø1 / 2 "(Ø12,7 мм), длина 3" (75 мм) 1 PH3 (PH75/M) Держатель стержня Ø1 / 2 "(Ø12,7 мм), длина 3" (75 мм) 1 CF125 Вилочный зажим 1 BE1 (BE1/M) Основания Ø1.25" для крепления держателей стержней 1 Система позиционирования образца MT1-Z8 (MT1/M-Z8) Моторизованный позиционер, диапазон перемещения 1/2" (12 мм) 2 MT1B (MT1B/M) Механический транслятор, диапазон перемещения 1/2" (13 мм) 1 KDC101 Контроллер серводвигателя постоянного тока K-Cube ™ 2 KPS101 Блок питания 15 В 2 MT402 Прямоугольный кронштейн 1 MT405 Боковой адаптер привода 2 Боковой держатель, часть 1 1 Боковой держатель, часть 2 1 MT401 (MT401/M) Основание для трансляторов 1 Прямоугольное зеркало KCB1 Прямоугольное кинематическое крепление зеркала 2 PF10-03-P01 Зеркало с защитным серебряным покрытием, Ø1 " 2 SM1L05 Трубка для объектива Ø1 ", длина 0,5" 2 SM1L10 Трубка для объектива Ø1 ", длина 1" 2 SM1CPL10 Соединитель для трубки объектива SM1 2 Микроскоп DCC1645C Цветная CMOS камера 1 SM1T2 Соединитель трубки объектива SM1 2 C1498 (C1498/M) Зажим для стержней Ø1.5" 3 SM1L15 Трубка объектива SM1, длина 1,5 " 1 CP02 (CP02/M) Пластина с резьбой SM1 для каркасных систем 4 CP02T (CP02T/M) Пластинка для каркасных систем (30 мм), резьба: SM1, толщина: 0.5" 1 SPT1 (SPT1/M) XY – Позиционер 1 FGB37 Цветной стеклянный полосовой фильтр Ø1 "BG40 2 FES0650 Коротковолновый светофильтр, Ø1", длина волны отсечки 650 нм 1 LB1676 Ø 1 "двояковыпуклая линза, f = 100 мм 1 BS022 Неполяризационный светоделительный кубик 70:30, 400-700 нм 1 CCM1-4ER (CCM1-4ER/M) 30 мм Каркас для призмы 1 SM1CP2 Крышка SM1 1 DP14A (DP14A/M) Опора с демпфированием Ø1,5 " 1 ER05 Стержень для каркасных конструкций Ø6 мм, длина 0,5 " 4 ER1.5 Стержень для каркасных конструкций Ø6 мм, длина 1,5 " 4 ER3 Стержень для каркасных конструкций Ø6 мм, длина 3 " 4 MCWHL5 Холодный белый светодиод 1 LEDD1B Драйвер для светодиода T-Cube ™ 1 KPS101 Блок питания, 15 В 1 SM1L10 Трубка для объектива Ø1 ", длина 1" 1 DG10-600 Ø1 "N-BK7 диффузор из матового стекла 1 Объектив микроскопа Zeiss, 63X, 0,8 NA 1 SM1A17 Адаптер M27 x 0,75 - SM1 1 Дополнительные элементы MB1224 (MB3060/M) Алюминиевая оптическая плита, 1 'x 2' (30 см x 60 см) 1 RDF1 Набор из 4 резиновых демпфирующих ножек 1 SPW606 Гаечный ключ SM1, длина 1 " 1 BBH1 Набор из 2 ручек для плиты 1 CPA1 Пластина для выравнивания 1 В набор входят все необходимые для крепления винты, гайки и т.п. АО «ЛЛС» поставляет весь спектр продукции Thorlabs на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку.
