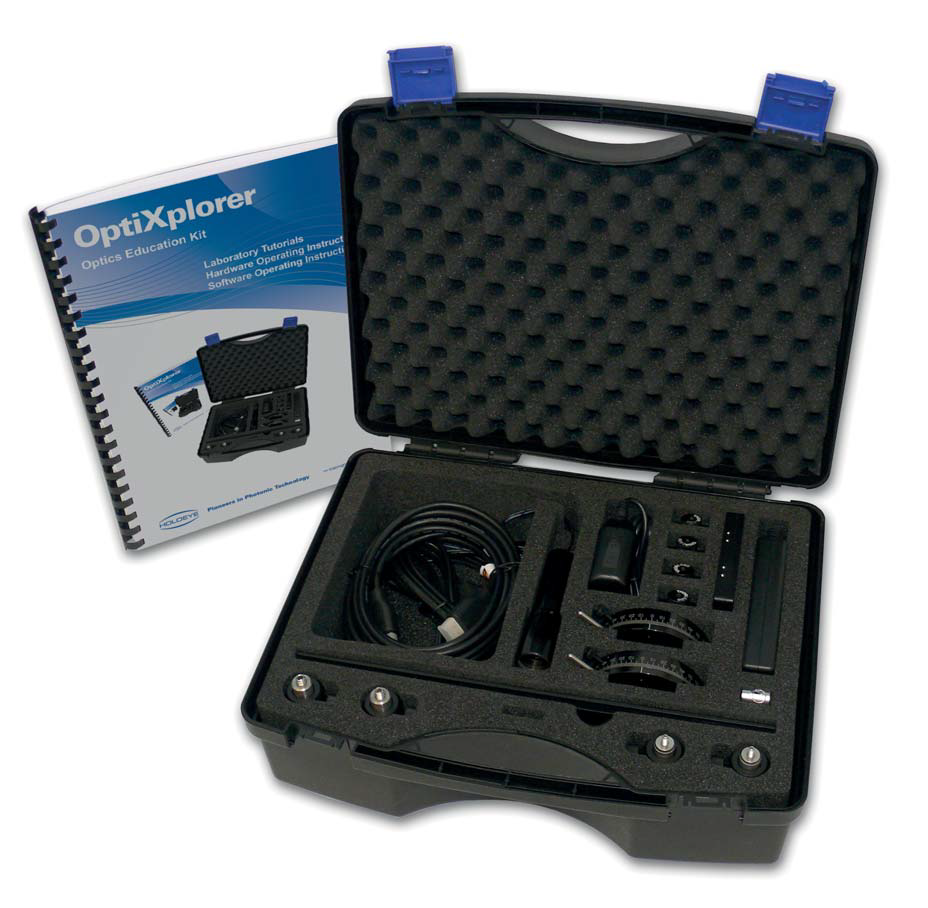

Комплект для обучения оптике OPTIXPLORER

Общее описание

OptiXplorer - это образовательный набор как для вводных, так и для продвинутых лабораторных курсов по оптической физике. Основными темами, рассматриваемыми в шести экспериментальных модулях, перечисленных ниже, являются поляризационные эффекты, амплитудная модуляция, фазовая модуляция и Фурье-оптика. Основным компонентом OptiXplorer является пространственный модулятор света HOLOEYE (SLM), который основан на пропускающем витом нематическом ЖК-дисплее с разрешением XGA. Дополнительно в комплект входят лазерный модуль, два вращающихся поляризатора и некоторые оптико-механические компоненты. В комплект входят: Пространственный модулятор света с оптомеханическим креплением (XGA разрешение1024 x 768 пикселей, частота кадров 60 Гц, HDMI) Лазерный модуль с оптомеханическим креплением и расширителем пучка Комплект кабелей 2 вращающихся поляризатора 1 направляющая рельса Платформы, стойки, держатели Комплект поставляется с набором специализированного программного обеспечения: ПО «OptiXplorer» позволяет отображать различные оптические функции на SLM, включая самостоятельно разработанные дифракционные оптические элементы ПО «PhaseCam» можно использовать для интерферометрических фазовых измерений ПО «DynRon» - это программа LabVIEW ™ для дифракционных измерений на решетках Рончи ПО для управления устройством SLM Экспериментальные модули: В модуле AMP SLM используется в качестве генератора динамического изображения. Сначала исследуются поляризационные характеристики излучения и его изменение при прохождении через SLM. Для создания простого проектора рассмотрены основные законы формирования изображения и разделение освещения и визуализации изображения. Можно определить увеличение и контрастность изображения. В модуле JON компоненты матрицы Джонса ячеек SLM будут определяться на основе измерений пропускания с использованием поворотных поляризаторов. В модуле LIN SLM сначала исследуется как статическая дифракционная решетка, и могут быть получены некоторые из ее геометрических параметров. Используя линзы, дифракционную картину в дальнем поле можно наблюдать даже при увеличенном угле дифракции. Двойные линейные решетки и двумерные светоделительные решетки, которые могут использоваться в качестве светоделителей и генераторов матриц, отображаются на SLM, и измеренная дифракционная эффективность сравнивается с теоретическими прогнозами. В модуле RON будут рассмотрены решетки Рончи с переменным контрастом уровней серого, и на основе измеренных коэффициентов дифракции можно получить фазовую модуляцию. Сначала это измерение выполняется для нескольких решеток с использованием ПО «Optixplorer», чтобы понять принцип измерения. С помощью ПО LabVIEW ™ это измерение можно повторить автоматизированным способом. Таким образом, может быть определен наилучший выбор ориентации вращающихся поляризаторов для получения высокой фазовой модуляции. В модуле CGH программное обеспечение «OptiXplorer» используется для генерации динамических линз и призм, а также динамических CGHS (или DOEs) для заданных пользователем сигналов с использованием алгоритма IFTA. Используя матрицы ABCD, измерения положения оптических элементов и расстояний до плоскости дифракции Фраунгофера можно сравнить с теоретическими. В модуле INT простой двухлучевой интерферометр используется для создания интерференционных полос, которые записываются на ПЗС-камеру. Два луча взаимно сдвигаются по фазе с помощью SLM, который используется для отображения изображений в половину экрана. Пространственный сдвиг полосы пропускания может быть использован для получения фазовой модуляции. Измерение сначала выполняется с помощью ПО «Optixplorer», чтобы понять принцип измерения. Измерение может быть повторено с помощью ПО «PhaseCam» в автоматическом режиме, что дает более точные результаты. АО «ЛЛС» представляет весь спектр продукции HOLOEYE Photonics AG на территории РФ и стран СНГ и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку.
