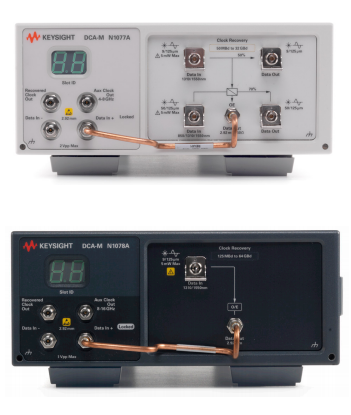

Модуль восстановления тактового сигнала N1077A / N1078A

Общее описание

N1077A и N1078A обеспечивают восстановление тактового сигнала с регулируемой полосой пропускания и пиковыми значениями для электрических и оптических сигналов до 64 ГБод. Оба устройства подключаются через USB к базовому блоку 86100D DCA-X или к автономному ПК с программным обеспечением FlexDCA N1010A. N1077A поддерживает работу как с многомодовом, так и в одномодовом режиме, его можно заказать со встроенными 70 - 30 многомодовым и 50-50 одномодовым разветвителями (опция SMS) или без разветвителя (опция SXT), работает со скоростями до 32,8 ГБод. N1078A поддерживает только одномодовый режим, может быть заказан со встроенным одномодовым разветвителем 50-50 (опция S50) или без разветвителя (опция SXT), работает со скоростями до 64 ГБод. Ключевые особенности Тестирование оптических и электрических устройств со скоростями передачи данных N1077A: от 50 МБод до 32 ГБод, N1078A: от 125 МБод до 64 ГБод Позволяет восстановить тактовый сигнал для сигналов с кодированием без возврата к нулю (NRZ) и сигналов с амплитудно-импульсной модуляцией (PAM-4) Устройство с небольшими размерами и высокой чувствительностью для восстановления тактового сигнала с встроенным оптико-электронным преобразователем с усилителем N1078A позволяет восстановить деградированные сигналы («закрытый глаз») с использованием встроенного переменного амплитудного корректора (опция EVA), а также выявить ключевые причины возникновения джиттера с помощью анализа спектра джиттера (опция JSA) Компания АО «ЛЛС» является официальным дистрибьютором компании Keysight Technologies на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку, а также поставку образцов.
