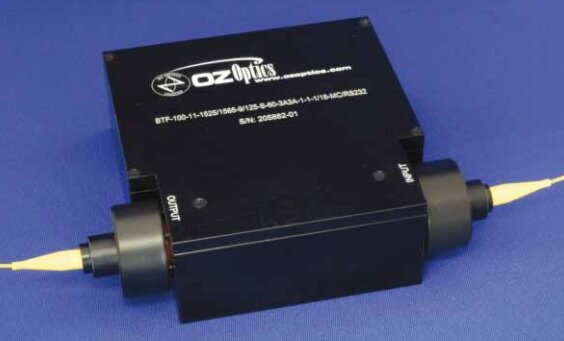

Моторизированные нечувствительные к поляризации перестраиваемые фильтры серии BTF-100-11

Общее описание

BTF-100-11 - это устройство со встроенной управляющей электроникой, которое позволяет управлять длиной волны и полосой пропускания фильтра через электрический интерфейс. Устройство содержит два последовательно перестраиваемых полосовых фильтра с независимой регулировкой. С двумя фильтрами, настроенными для охвата разных диапазонов длин волн, общая полоса пропускания становится областью, где две отдельные полосы пропускания перекрываются. Величина перекрытия определяет ширину фильтра. Поскольку каждый фильтр можно настраивать в диапазоне длин волн, можно управлять как центральной частотой, так и шириной полосы пропускания. Каждый отдельный фильтр состоит из многослойного тонкопленочного полосового фильтра, предназначенного для получения верхней полосы пропускания с крутыми формами спада. Центральная длина волны фильтров регулируется путем изменения угла падения света, когда он падает на фильтр. В фильтре с регулируемой шириной полосы пропускания каждый фильтр независимо поворачивается относительно входящего света, чтобы изменить полосу пропускания. В перестраиваемых фильтрах OZ Optics используется новый оптический метод управления потерями, зависящими от поляризации (PDL). Он снижает PDL до уровня ниже 0,3 дБ, в то же время делая спектральный отклик нечувствительным к поляризации. Эта функция делает его идеальным для современных системных приложений DWDM. Предлагаются настраиваемые фильтры, использующие одномодовые, многомодовые волокна и волокна с сохранением поляризации (PM). OZ Optics использует волокна с сохранением поляризации на основе волоконной структуры PANDA? однако возможно использование других волоконных структур из PM. Ключевые особенности: Регулируемый диапазон длин волн 45 нм Плавная регулировка полосы пропускания от 1 до 18 нм Независимая настройка длины волны и полосы пропускания Форма фильтра с плоским верхом Доступен для длин волн от 1100 нм до 1650 нм Нечувствительность к поляризации Высокое разрешение Подходит для одномодового, многомодового волокна и волокна с сохранением поляризации Сильное внеполосное подавление Высокая входная мощность АО «ЛЛС» является официальным дистрибьютором компании OZ Optics на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку, а также поставку образцов.

Применение

• Фильтрация каналов WDM
• Тестирование высокоскоростной передачи
• Формирование лазерного импульса
• Подавление легкого шума
• Перестраиваемые источники
• Спектральный анализ
• Контроль качества и измерения
• Разработка продуктов
• Автоматизированное тестирование
